超高精度可編程真空壓力控制器（壓強控制器/溫度和氣壓控制器/張力控制器）

High Precision Programmable Vacuum Pressure Controller & Temperature Controller

一、簡介 依陽公司出品的VPC2021系列控制器是一種強大的多功能高度智能化的真空壓力溫度測量、顯示和控制儀器，采用了24位AD、16位DA、0.01%最小輸出百分比和人工智能PID控制技術，可與各種型號的真空壓力傳感器（真空計）、流量計、溫度傳感器、位置傳感器、電動調節閥門和加熱器等連接，可實現高精度真空壓力（壓強）、流量、溫度和張力等參量的定點和程序控制，是一種替代國外高端產品的高性能和高性價比控制器。 二、主要技術指標

（1）測控精度：±0.05%FS（24位ADC），16位DAC，雙浮點運算。
（2）輸入信號：可連接眾多真空壓力傳感器，47種信號輸入類型（電壓、電流、熱電偶、熱電阻）。

（3）控制輸出：4種控制輸出類型（模擬信號、固態繼電器、繼電器、可控硅），可連接眾多電動調節閥。

（4）控制精度：±0.1%FS（16位DAC），控制輸出最小百分比0.01%。

（5）控制算法：PID控制和自整定（可存儲和調用20組PID參數）。
（6）控制方式：定點和程序控制，最大可支持9條控制曲線，每條可設定24段程序曲線。
（7）控制周期：50ms。
（8）通訊方式：RS 485和以太網通訊。
（9）供電電源：交流（86-260V）或直流24V。
（10）外形尺寸： 96×96×136.5mm （開孔尺寸92×92mm）。

三、特點和優勢

（1）高精度24位數據采集、16位控制輸出和雙浮點運算使得此系列控制器具有超高精度（優于0.1%）的控制能力。

（2）具有各種不同類型信號的輸入功能，可覆蓋多種測量傳感器，既可連接真空計用來控制真空壓力和壓強，也可用來控制其它變量，如連接流量計用來控制流量、連接溫度傳感器用來進行溫度控制等。

（3）可連接和控制幾乎所有的電動調節閥和數字控制閥門，也可連接控制各種加熱裝置，結合傳感器由此組成可靠的閉環控制系統。

（4）控制器體積小巧和使用靈活，即可獨立做為面板型控制器使用，也可集成在測試系統整機中使用。

（5）采用了標準的MODBUS通訊協議，便于控制器與上位機通訊和進行二次開發。

（6）具有正反向控制輸出功能，可實現真空壓力的兩種控制模式，一種是可變氣流量（上游控制）壓強控制模式，另一種是可變通導（下游控制）流量調節模式。

（7）可連接兩個傳感器，并可進行自動切換，由此可實現擴展測量量程和傳感器備份。

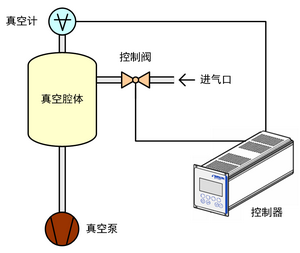

上游控制模式	下游控制模式

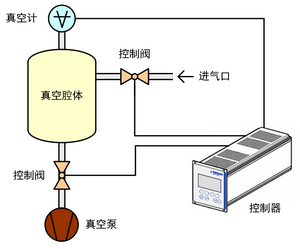

上游和下游同時控制的雙向模式

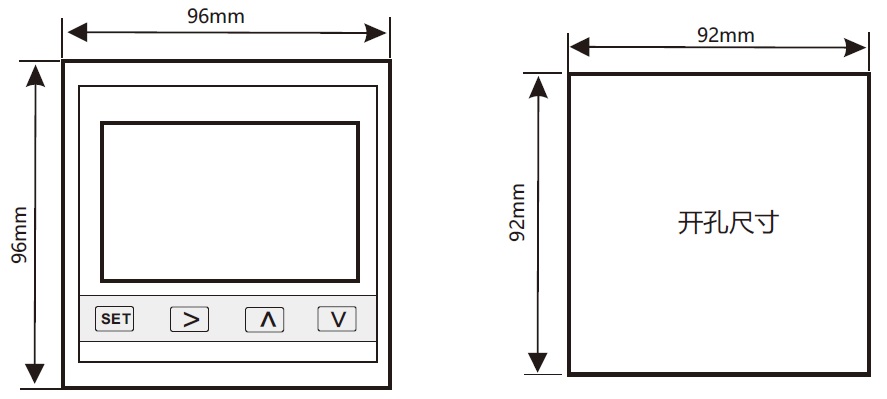

四、外形和開孔尺寸

五、功能說明

（1）超高精度PID控制器的特殊功能（1）——遠程設定點功能及其應用

（2）超高精度PID控制器的特殊功能（2）——遠程控制軟件及其安裝使用

（3）超高精度PID控制器的特殊功能（3）——變送功能及其應用

（4）超高精度PID控制器的特殊功能（4）——分程控制功能及其應用

（5）超高精度PID控制器的特殊功能（5）——傳感器線性化處理功能及其應用

六、典型應用
